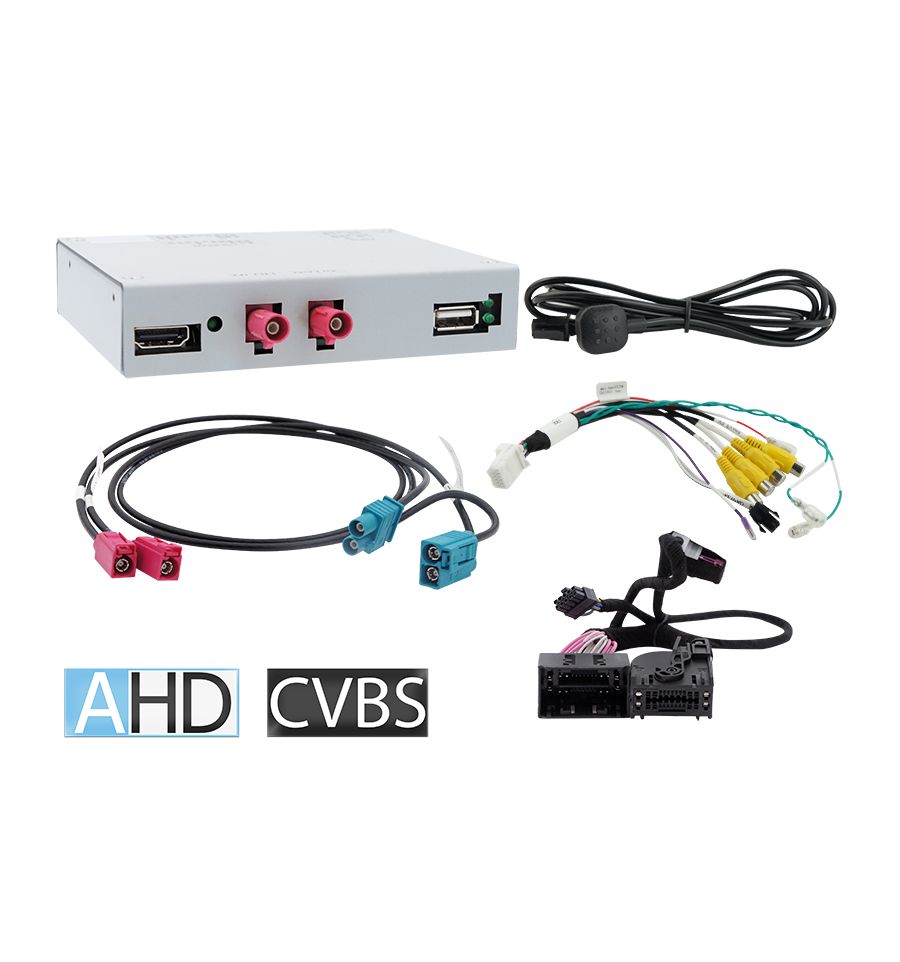

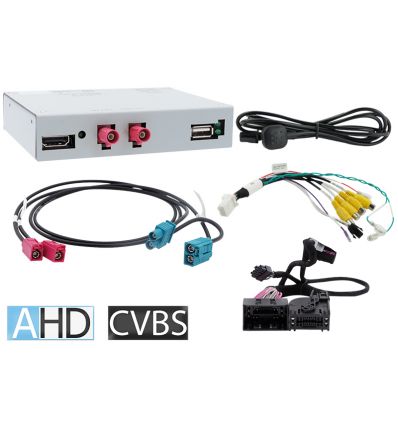

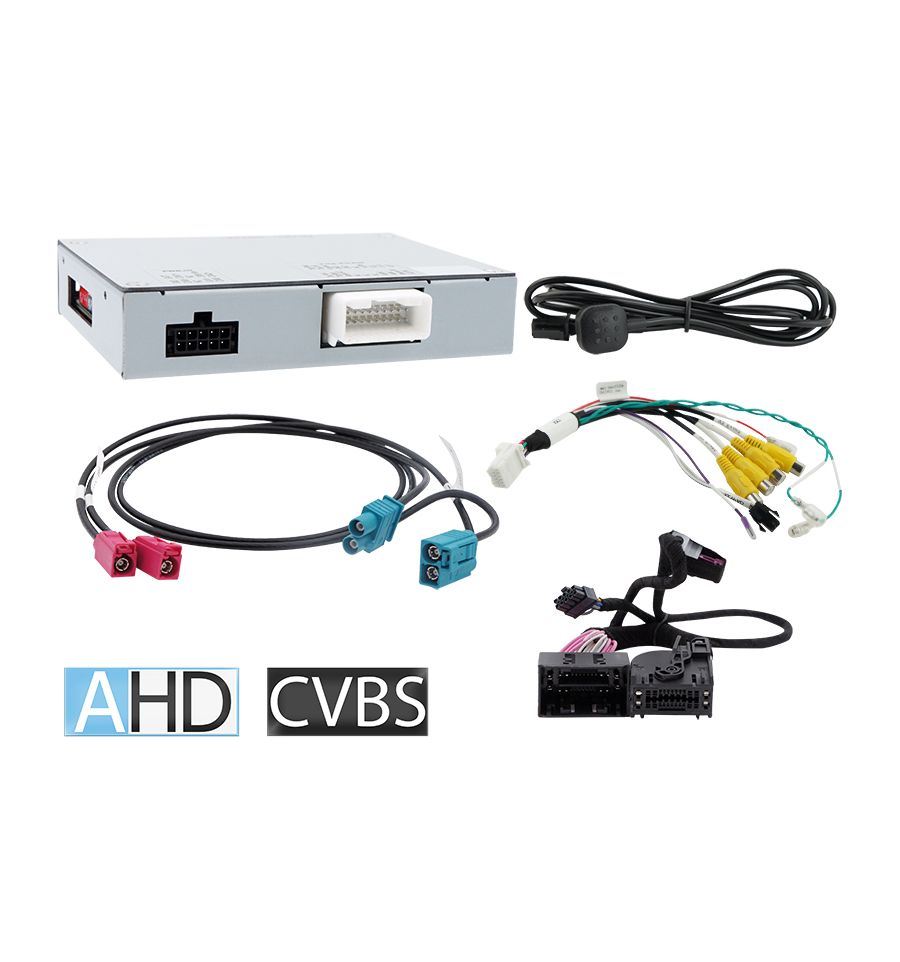

MERCEDES MBUX NTG7 interfaccia AHD/CVBS/HDMI per telecamera retromarcia e frontale

Interfaccia video AHD/CVBS/HDMI per il collegamento di una telecamera di retromarcia, una telecamera frontale ed ulteriori 2 sorgenti video esterne su Mercedes Benz MBUX 2nd generation NTG7

Principali caratteristiche:

• Inserimento di segnali video su sistema infotainment originale
• 2 Ingresso video AHD/CVBS per il collegamento di sorgenti after market (DVD, DVB-T,ecc.)
• 1 Ingresso AHD/CVBS per telecamera di retromarcia (non fornite,acquistabili separatamente)
• 1 Ingresso AHD/CVBS per telecamera frontale (non fornite,acquistabili separatamente)
• 1 Ingresso HDMI per telecamere HD o sorgenti video esterne HDMI (IOS/Android, laptop, streaming stick, DVD-Player, DVB-T2 Tuner, etc.)
• Supporta risoluzioni AHD 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz),
  960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
• Commutazione automatica su ingresso video telecamera retromarcia all'inserimento della retromarcia.
• Commutazione automatica su ingresso video telecamera frontale temporizzata per 5/10/15/20 secondi al disinserimento della retromarcia.
• Visualizzazione linee guida (non disponibile su tutti i veicoli)
• Video in motion, visione delle sorgenti video collegate all'interfaccia anche durante il movimento.
• Supporto di ingressi video PAL ed NTSC

Compatibilità:

Limitazioni:

• Compatibilità bus CAN - La compatibilità bus CAN dell'interfaccia può essere limitata ad alcuni veicoli completamente o per singole funzioni. Ciò può diventare evidente sia durante l'installazione che successivamente. L'interfaccia con tutti gli ingressi video può essere utilizzata con segnali di commutazione analogici senza essere collegata al bus CAN del veicolo. Le singole funzioni aggiuntive vengono omesse, vedere sotto.
• Solo video: l'interfaccia non fornisce alcun segnale audio. Per l'immissione dei segnali audio è necessario utilizzare un ingresso audio AUX eventualmente esistente di fabbrica o prodotti opzionali (ad esempio modulatore FM). Per una sorgente HDMI in ingresso, l'audio viene emesso tramite un'uscita audio analogica (presa jack da 3,5 mm).
• Telecamera posteriore di fabbrica: il passaggio automatico all'ingresso retrocamera avviene solo finché è inserita la retromarcia. Per tempi di commutazione diversi sono necessari accessori opzionali.
• Camera anteriore aftermarket: il passaggio alla fotocamera anteriore avviene automaticamente dopo aver disinserito la retromarcia per 5, 10, 15 o 20 secondi (a seconda dell'impostazione del menu OSD). È possibile anche il passaggio manuale alla fotocamera anteriore utilizzando il pulsante esterno.
• Linee ausiliarie per telecamera posteriore - Se il bus CAN del veicolo non è completamente compatibile con l'interfaccia o con una connessione analogica, la funzione delle linee ausiliarie mobili non può essere utilizzata.
• Veicoli con sistema di assistenza al parcheggio attivo 235 - Quando si utilizza il sistema di assistenza al parcheggio attivo di fabbrica 235, l'immagine della telecamera non può essere visualizzata.

Specifiche tecniche:

Connettori:

• Ingresso immagine: doppio Fakra
• Alimentazione e bus CAN: estremità del cavo aperte
• Ingressi video (2x): prese Cinch
• Ingresso telecamera per retromarcia: presa RCA
• Ingresso fotocamera frontale: presa RCA
• Cavi trigger (4x): estremità del cavo aperte
• Ingresso video aggiuntivo: HDMI
• Uscita audio HDMI: presa jack da 3,5 mm

Ricordiamo che in alcuni stati è vietato dalla legge l'utilizzo del video in movimento durante la guida!

Il produttore di questo articolo e l'amministratore di questo sito non si riterranno responsabili per danni a persone o cose causate dall'utilizzo improprio, ovvero in termini contrari alle leggi vigenti.
